不銹鋼儲罐的制造是一個系統(tǒng)性工程，從原材料進場到成品交付，涉及設(shè)計、下料、成型、焊接、檢測等多個環(huán)節(jié)。每一個環(huán)節(jié)的工藝控制水平都直接影響儲罐的終質(zhì)量與使用壽命。本文將從不銹鋼儲罐制造的全流程角度，系統(tǒng)解析關(guān)鍵工藝與質(zhì)量控制要點。

一、設(shè)計階段：工藝基礎(chǔ)與規(guī)范約束

設(shè)計是儲罐制造的前提，需結(jié)合使用需求明確核心參數(shù)。設(shè)計階段需確定的核心參數(shù)包括：儲存介質(zhì)的腐蝕性、溫度、壓力等特性，容積與尺寸，以及罐體形式（立式或臥式）、支撐形式、接口位置等結(jié)構(gòu)要求。設(shè)計完成后，需委托具備資質(zhì)的第三方機構(gòu)進行設(shè)計文件審查，確認設(shè)計方案是否滿足標(biāo)準對材料、強度、安全系數(shù)的要求。

二、材料選擇與進場檢驗

不銹鋼材料的選擇直接影響儲罐的耐腐蝕性和使用壽命。材料進場后需核對材質(zhì)證明書與實物的一致性，必要時需抽樣送檢，通過光譜分析等方法確認化學(xué)成分符合設(shè)計要求。同時需檢查板材表面是否有劃痕、麻點等缺陷，確保無氧化皮或油污。

三、下料與切割：精準成型的前提

根據(jù)設(shè)計圖紙的展開尺寸，將不銹鋼板材切割為筒體、封頭、法蘭等部件的坯料。目前常用的切割方法包括激光切割、等離子切割和剪板機剪切三種。激光切割精度高、熱影響區(qū)小，適合薄板和復(fù)雜形狀；等離子切割效率高、適合厚板；剪板機剪切成本低、無熱變形，但僅適用于直線切割。切割后需去除邊緣毛刺和飛邊，用角磨機修磨切口至光滑。

四、成型工藝：塑造儲罐主體結(jié)構(gòu)

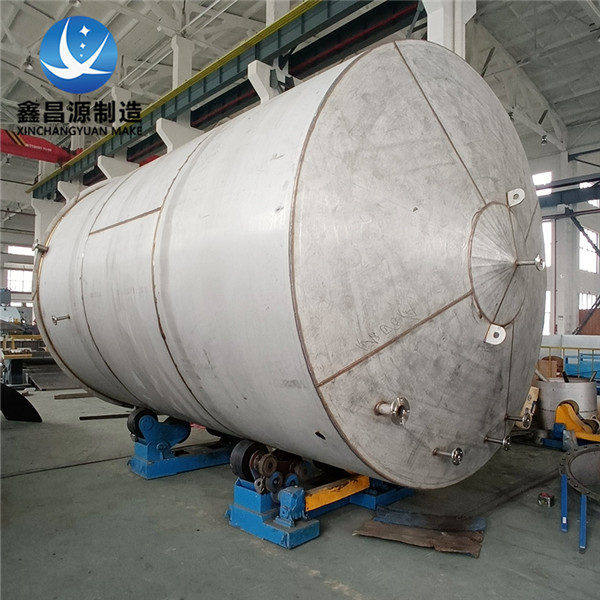

成型是將切割后的板材加工為筒體和封頭的關(guān)鍵環(huán)節(jié)。筒體需將平板卷制成圓柱形，封頭則需通過沖壓或旋壓等方式成型。成型過程中需嚴格控制幾何精度，包括圓度、垂直度等指標(biāo)。對于大型儲罐，罐壁常采用“變厚度設(shè)計”——底部壁厚較大以承受更大壓力，頂部壁厚可適當(dāng)減薄，在保證結(jié)構(gòu)安全的同時減少材料浪費。

五、焊接工藝：決定儲罐質(zhì)量的核心環(huán)節(jié)

焊接是不銹鋼儲罐制造過程中為關(guān)鍵的環(huán)節(jié)，直接影響儲罐的質(zhì)量和性能。不銹鋼儲罐的焊接工藝有多種選擇，常見的有手工電弧焊、埋弧焊、鎢極氬弧焊等。其中，氬弧焊因具有無飛濺、無熔渣的優(yōu)點，在不銹鋼儲罐焊接中應(yīng)用為廣泛。

對于大型儲罐，建議采用雙面對焊縫同時進行焊接的雙面氬弧焊工藝，能夠顯著提高焊接質(zhì)量，減少焊接變形，且無需焊接背面的充氬保護和反面清根打磨。焊接過程中需嚴格控制溫度，防止材料過熱和受熱不均。過高的溫度可能引發(fā)晶間腐蝕，降低材料的耐腐蝕性；過低的溫度則可能導(dǎo)致虛焊。焊接參數(shù)設(shè)置需根據(jù)不銹鋼材質(zhì)特性進行調(diào)整。

焊接完成后，所有焊縫需按標(biāo)準進行質(zhì)量檢測。壓力容器的對接焊縫需達到Ⅰ級焊縫標(biāo)準，需通過X射線或超聲波探傷檢測，角焊縫則需進行滲透檢測。焊接完成后還需進行整體熱處理以消除應(yīng)力。

六、質(zhì)量檢測與驗收

不銹鋼儲罐的質(zhì)量控制貫穿制造全過程。除焊縫檢測外，還需進行外觀檢查（無裂紋、氣孔、砂眼）、尺寸檢查（直徑公差、高度公差）、壓力測試（水壓試驗壓力為1.25倍設(shè)計壓力，保壓30分鐘無泄漏）等。食品級儲罐還需增加專項衛(wèi)生檢測。整個制造過程應(yīng)實行全過程質(zhì)量控制，建立可追溯檔案。

七、結(jié)語

不銹鋼儲罐的制造工藝與質(zhì)量控制是一個環(huán)環(huán)相扣的系統(tǒng)工程。從設(shè)計到材料、從下料到成型、從焊接到檢測，每一個環(huán)節(jié)的精準控制都不可或缺。唯有嚴格遵循工藝規(guī)范、落實質(zhì)量標(biāo)準，才能制造出安全可靠、經(jīng)久耐用的優(yōu)質(zhì)不銹鋼儲罐。
